無線模塊應用解決方案
- 解決方案
-
隨著農鄉鎮的發展，用電戶量增加，用戶分散且管理不便，傳統人工抄表方式效率低下，經常會出現漏抄，誤抄的情況，還要布置大量的線纜，極大地增加了抄表成本，且用戶分散、偏遠造成布線極不方便。智能無線抄表系統的誕生，一舉攻破了這些難題，它的全自動化抄表方式取代了傳統的人工抄表，更便捷、高效、準確。
近年來SX1278 LoRa模塊的應用也越來越廣泛，技術也越來越成熟。致力于開發射頻模塊的公司也熱衷于SX1278 LoRa模塊的專研。例如，深圳市硅傳科技有限公司的SX1278 LoRa，大大加強了抗干擾能力，更甚的是在硬件上加上了PA以及LNA，對傳輸距離進一步提升。總的來說，SX1278 LoRa模塊的發展一直沒停下腳步，而應用也不僅僅在無線抄表上。

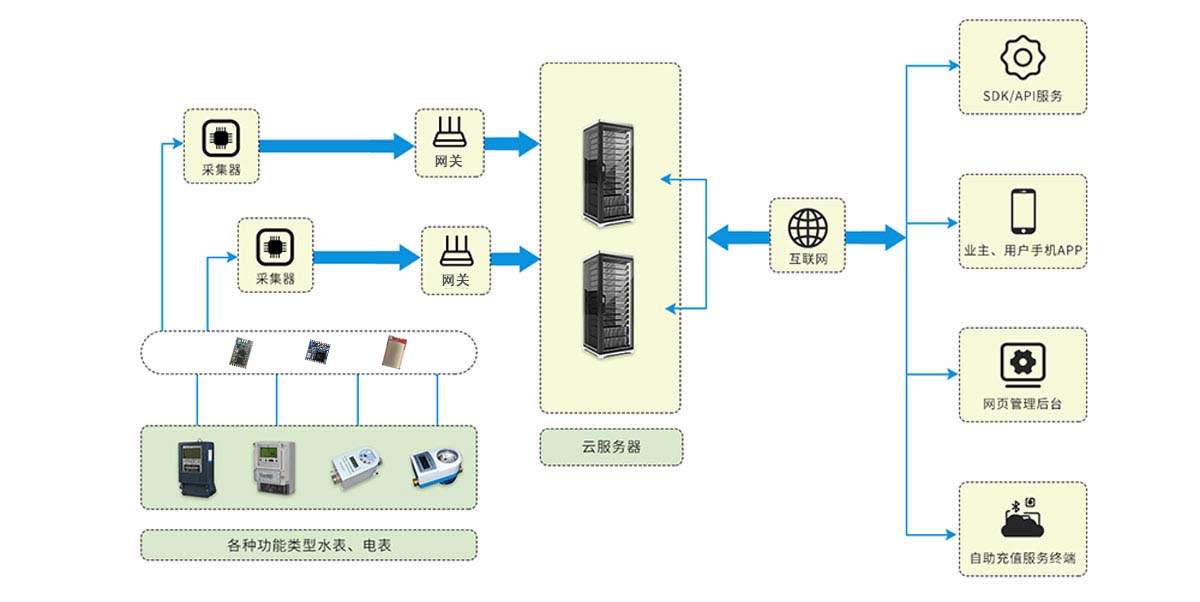

LoRa無線抄表系統主要包含四部分，無線水、燃氣表（內置LoRa模塊），遠傳網關，網絡服務器，終端。下文簡要介紹LoRa無線抄水表系統
無線水表相當于各個終端節點，內含LoRa模塊，我們需要了解它們的基本功能以及相關的一些參數：
1.水量、內置電池電壓、溫度的采集
這里不詳細介紹數據如何采集。采集完的數據主要通過通信接口傳遞給主MCU。SX1278芯片正常工作的電壓范圍是1.8~3.7V，同時其他芯片也具備一定的工作電壓范圍。這里就需要設置一個低電壓的標準，用于內置電池低電壓電量的報警。SX1278芯片正常工作的溫度范圍是-40~+85℃，同理其他芯片也具備一定的工作溫度范圍。這里就需要設置高、低溫度的標準，用于溫度報警。
2.定時上傳信息
數據的采集并不涉及無線方面的通信，但這些信息需要通過網關上傳給網絡服務器（網關相當于基站）。上傳的過程就涉及到了LoRa模塊的無線通信。這時我們需要知道目前SX1278芯片配置的調制方式（SX1278芯片同時支持FSK調制）、工作頻率、發射功率、空中速率等。SX1278芯片可工作在137~525MHz頻段，當然這需要不同的硬件電路，當處于休眠模式時，電流小于1uA；處于接收模式時，電流約為15mA；處于發射模式時約為100Ma@20dBm。
3.開關、閥門控制
該功能即下行通信，例如報警時強制關閉閥門等。
4.其他報警
如磁干擾報警，防止無線水表內置模塊的損壞，或采集的水量、內置電池電壓及溫度等數據不準確。
LoRa無線抄水表系統包含的遠傳網關部分，也可以稱作集中器或基站。一般一個小區分布有一個基站，這個基站負責抄收整個小區內LoRa無線水表。一個網關可以對應多個節點設備，可以通過輪詢的方式實現數據收集，網關通過標準IP與后端服務器相連接。這些通信均可以雙向通信。節點設備和網關的通信建立在不同的通信頻率和空中傳輸速率，空中傳輸速率的選擇需要在傳輸距離以及消息時延之間權衡。
